애즈락 Radeon RX 6900 XT OC Formula 리뷰

ASRock Radeon RX 6900 XT OC Formula의 외관

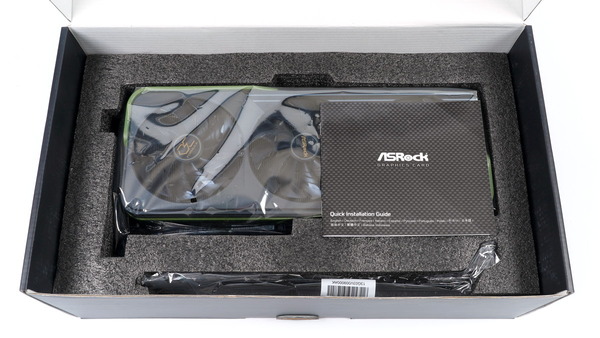

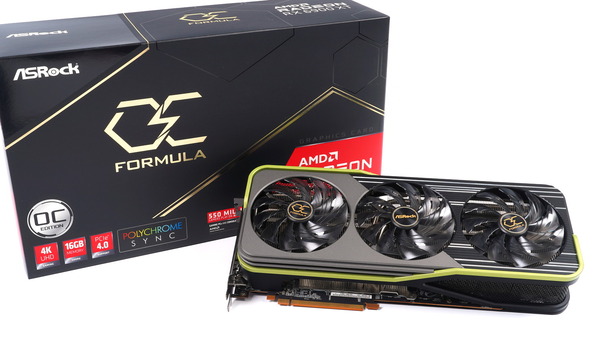

당장"ASRock Radeon RX 6900 XT OC Formula 16GB"를 개봉합니다.

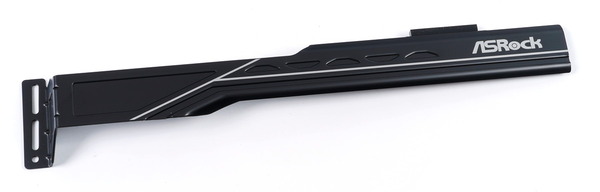

매뉴얼이나 보증 등 이외의 부속품으로서 GPU홀더"ASRock Graphics Card Holder"이 있습니다.

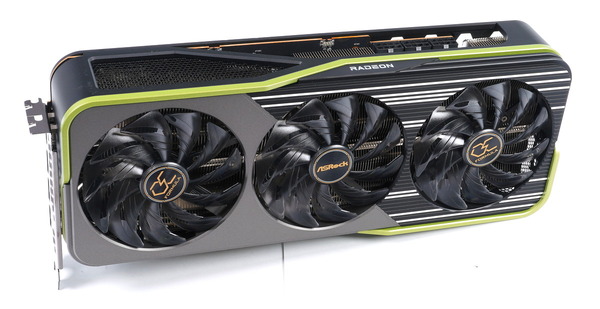

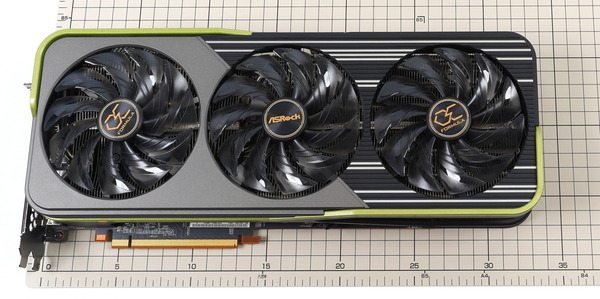

"ASRock Radeon RX 6900 XT OC Formula"의 그래픽 보드 본체를 보고 갑니다.



"ASRock Radeon RX 6900 XTOC Formula"의 GPU쿨러 외장은 풀 알루미늄 제로 매우 중후감이 있습니다. 중앙을 비스듬히 나누는 블랙&그레이의 투톤 컬러를 기조로 하고, 동사 하이엔드 브랜드 Taichi감도 있습니다. 2021년 새 OC Formula로고에 그려진 번개를 떠올리게 하는 연녹색을 악센트 컬러에 채용, 또 블랙 부분에는 빛의 속도를 모티브로 한 라인이 그려지고 있습니다.



ASRock의 OC Formula는 골드나 옐로우가 브랜드 컬러였지만 2016년 발매의 Z170M OC Formula를 마지막으로 2017년 발매의 X299 OC Formula에서는 악센트 컬러가 없어졌어요.

그 후 4년 동안 이 브랜드의 신제품은 등장 하지 않았는데,"ASRock Radeon RX 6900 XT OC Formula 16GB"과 "ASRock Z590 OC Formula"에서 새로운 악센트 컬러와 함께 부활을 했습니다. 새로운 악센트 컬러는 자작 PC파트에서는 별로 보지 않는 색이라서 독창성을 느낍니다.





Radeon RX 6900 XT의 레퍼런스 모델은 기존의 풀 사이즈 그래픽 보드 같이 길이 267mm, 하이엔드 GPU로는 비교적 컴팩트이었지만,"ASRock Radeon RX 6900 XTOC Formula"는 길이 332mm로 매우 거대합니다.



"ASRock Radeon RX 6900 XTOC Formula"는 길이도 매우 거대하지만 PCIE브래킷에서 벗어나높이 방향도+30mm꽤 크게 때문에 PC케이스 측면 패널과 간섭에 대해서도 주의가 필요합니다.



"ASRock Radeon RX 6900 XTOC Formula"에는 OC Formula 3X Cooling System으로 불리는 3슬롯 점유 3년 팬 GPU쿨러 탑재되고 있습니다.



GPU쿨러에 탑재된 3기의 팬들은 모두 100mm의 대경 팬입니다.



GPU코어와 접하는 부분에는 냉각 성능의 높이로 정평 있는 청동 축받침판이 채용되고, 니켈 도금 처리도 되고 있습니다. 또 GPU코어 주변의 VRAM칩은 GPU코어와 공통의 청동 축받침판에 VRM전원 회로는 히트 싱크에 납 땜된 금속제 판에 각각 서멀 패드를 통해서 접하고 히트 싱크 본체에서 직접 냉각한다는 이상적인 구조입니다.

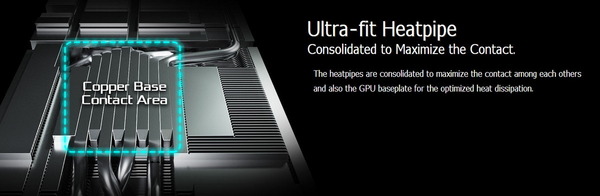

핵심 부분의 히트 파이프 가공에도 설계상의 고집이 있어"Ultra-fit Heatpipe"으로 명명된 구조로 각각의 히트 파이프 및 청동 축받침판의 접촉 면적이 최대화되고 있습니다.



또 GPU코어 주변의 VRAM칩은 GPU코어와 공통의 청동 축받침판에 VRM전원 회로는 히트 싱크에 납 땜된 금속제 판에 각각 서멀 패드를 통해서 접하고 히트 싱크 본체에서 직접 냉각한다는 이상적인 구조입니다.

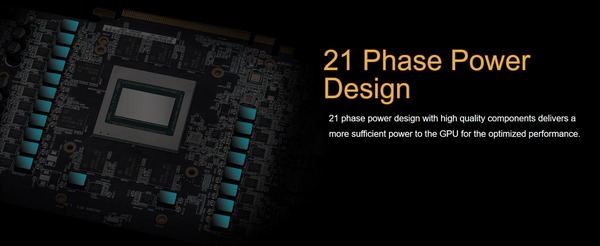

덧붙여서"ASRock Radeon RX 6900 XT OC Formula 16GB"는 GPU와 VRAM에 전력 공급을 하기 때문에 90A대응 Dr. MOS등으로 구성된다 21단계의 아주 견고한 VRM전원 회로를 구현하고 있습니다.

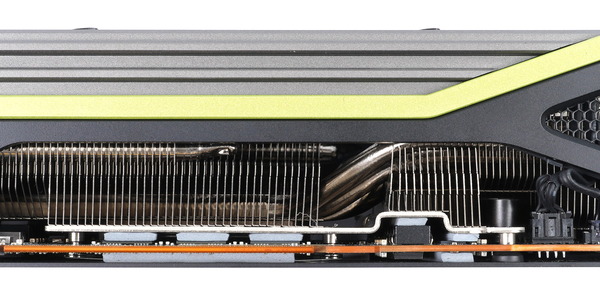

"ASRock Radeon RX 6900 XTOC Formula"는 TGP300W이상의 발열에 대응하기 때문에 대형 방열 핀을 채용한 히트 그가 탑재했으며 PCIE슬롯을 3슬롯 점유합니다.

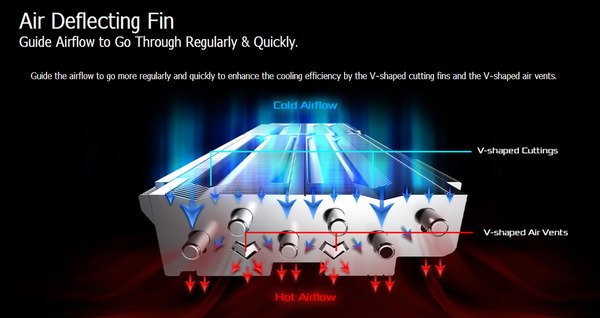

또 방열 핀의 구조도 고안됐고, 단지 3슬롯 공간에 고밀도로 깔 수 있었을 뿐 아니라 V글자 커팅으로 V글자 에어 벤트의 구조로 방열 핀 간이나 그래픽 보드 기판 전체에 에어가 고르게 분산되도록 설계되어 있습니다.

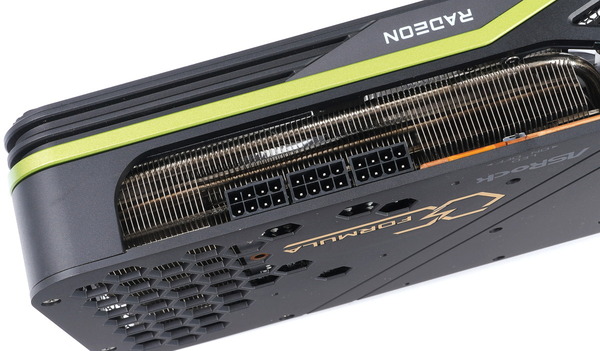

"ASRock Radeon RX 6900 XT OC Formula"는 대폭 팩토리 OC가 장식된 모델이어서, 보조 전원 수는 RX 6900 XT레퍼런스 모델보다 많아 PCIE 8PIN× 3이 탑재되고 있습니다.



"ASRock Radeon RX 6900 XTOC Formula"의 PCIE단자와 각 비디오 출력에는 흑색의 보호 커버가 장착되어 있습니다.

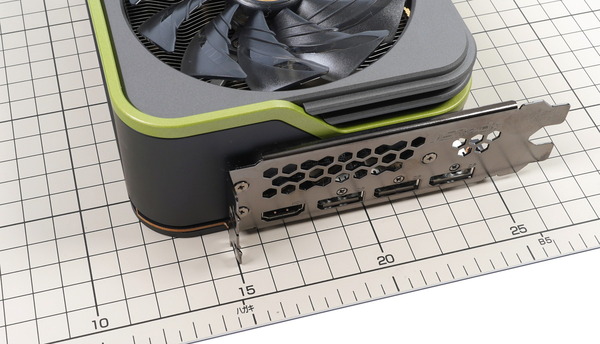

"ASRock Radeon RX 6900 XTOC Formula"의 비디오 출력 HDMI2.1×1, DisplayPort1.4×3의 4기가 설치되어 있습니다. 레퍼런스 모델과 일부 오리 팬 모델과 달리 USB Type-C포트 탑재되어 있지 않습니다.



"ASRock Radeon RX 6900 XT OC Formula"에는 기판의 뜻과 배면 소자의 파손을 방지하고 방열을 보조하는 금속제 백 플레이트가 탑재되어 있습니다. GPU쿨러 외장과 달리 검은 색 단색, OC Formula의 로고만 골드와 단촐한 옷 차림입니다.

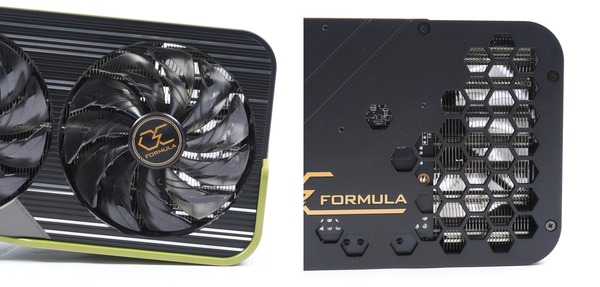

"ASRock Radeon RX 6900 XT OC Formula"의 백 플레이트 오른쪽에는 헷크스형으로 크게 에어 벤트에 차려졌으며 팬들의 히트 싱크를 지나 뒤에 직접 바람이 빠진 플로 스루 구조가 채용되었습니다.



"ASRock Radeon RX 6900 XT OC Formula"는 복수의 BIOS를 탑재한 듀얼 BIOS에 대응하고 GPU코어의 앞 부분에는 BIOS변환용 슬라이드 스위치가 설치되어 있습니다.

"Performance모드(표준 설정)"과 "Quiet모드"의 2가지 모드를 쉽게 바꿀 수 있습니다. 슬라이드 스위치를 바꾸고 PC를 실행 후, BIOS가 변경되지 않은 경우는 OS를 재시작한다고 바뀝니다.



또"ASRock Radeon RX 6900 XTOC Formula 16GB"에 탑재된 LED조명은 PCIE보조 전원 단자 부근에 구현된 슬라이 도스 잇치로 물리적으로 ON/OFF변환이 가능합니다.

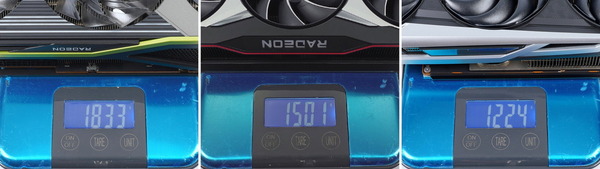

그래픽 보드의 중량은 AMD Radeon RX 6900 XT가 1501g, SAPPHIRE NITRO+Radeon RX 6900 XTOC가 1224g에 대해서, ASRock Radeon RX 6900 XTOC Formula는 1833g이었습니다.







2kg 가까운 매우 큰 무게이지만, 백 플레이트 등에서 기판의 뜻은 방지되고 오리지널 GPU홀더"ASRock Graphics Card Holder"도 표준에서 부속하므로 PCIE슬롯에 대한 부하도 포함해서 걱정은 없습니다.











ASRock Radeon RX 6900 XTOC Formula의 검증 자재 및 GPU개요

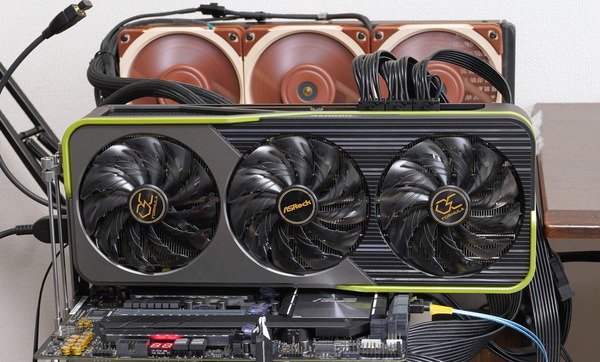

외관이나 하드웨어의 체크는 이 근처에 당장"ASRock Radeon RX 6900 XT OC Formula 16GB"를 검증용의 기재에 넣었습니다.시험 벤치기의 구성은 다음처럼 되어 있습니다.



시험 벤치기의 구성
	벤치기 1(온도·소비 전력)	벤치기 2(게임 성능)
OS	Windows10 Home 64bit (1909)
CPU	Intel Core i9 9900K Core/Cache：5.1/4.7GHz	Intel Core i9 10900K Core/Cache：5.2/4.7GHz
M/B	ASUS WS Z390 PRO	ASUS ROG MAXIMUS XII EXTREME
메인 메모리	G.Skill Trident Z Black F4-4400C19D-16GTZKK DDR4 8GB*2=16GB 4000MHz, 17-17-17-37-CR2	G.Skill Ripjaws V F4-4000C15Q-32GVK DDR4 8GB*4=32GB 4000MHz, 15-16-16-36-CR2
시스템 스토리지	Samsung 860 EVO M.2 1TB	Samsung 860 PRO 256GB
데이터 스토리지	Samsung 860 QVO 4TB
CPU쿨러	Fractal Design Celsius S36 Noctua NF-A12x25 PWM
전원 유닛	Corsair HX1200i
PC사례/ 벤치 판자	STREACOM BC1









"ASRock Radeon RX 6900 XTOC Formula"의 그래픽 보드 측면 맨 오른쪽에는 가 도렛사 불 LED조명 내장되어 있습니다.

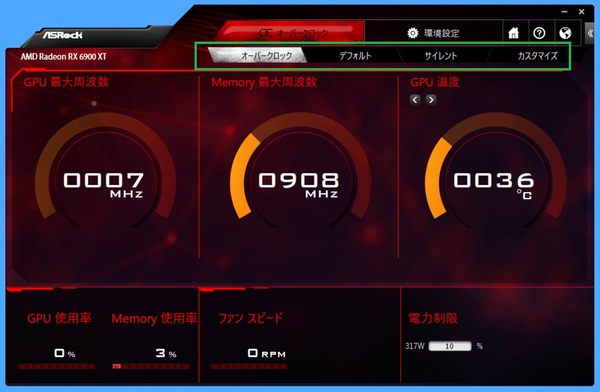

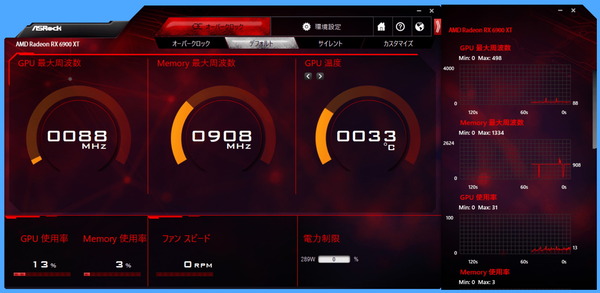

"ASRock Radeon RX 6900 XT OC Formula"에는 전용 튜닝 앱 ASRock Tweak 2.0의 배포가 예정되어 있습니다. ASRock Tweak 2.0부터는 각종 OC설정 및 온도 코어 클락 등의 실시간 모니터링이 가능합니다.



"ASRock Radeon RX 6900 XT OC Formula"의 경우 기본 프로파일과 오버 클록과 사일런트의 2종류 기본 프로파일이 준비되어 있습니다.

커스터마이즈를 선택하면 최대 GPU코어 클럭(Up to 4000MHz), 최대 메모리 클럭(Up to 2624MHz), 전력 제한 3종류에 대한 슬라이더와 수치 입력이 쉽게 OC설정을 할 수 있습니다.



ASRock Radeon RX 6900 XTOC Formula의 GPU개요



"ASRock Radeon RX 6900 XT OC Formula 16GB"에 탑재되고 있는 GPU"Radeon RX 6900 XT"의 스펙에 대해서 간단하게 확인하겠습니다.

Radeon RX 6900 XT의 스펙은 콤퓨ー토유닛토 수가 80, 시에ー다ー 수가 5120으로 AMD에서 2019년 초에 마지막으로 발표된 하이엔드 GPU의 Radeon VII보다 25%증가하고 있습니다. 코어 클럭은 게임 클락 2015MHz, 최대 부스트 클록 2250MHz입니다.



VRAM에는 속도 16Gbps에서 용량 16GB의 GDDR6메모리가 채용되어 RDNA2아키텍처의 특징인 초고속 현금 Infinity Cache을 128MB탑재하고 있습니다. 소비 전력의 지표가 되는 TBP(Typical Board Power)는 300W입니다.

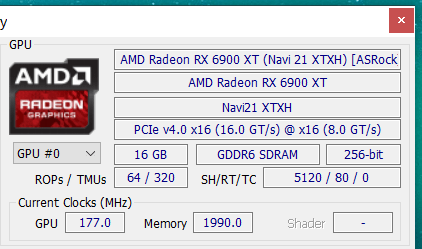

레퍼런스 모델을 비롯한 기존의 Radeon RX 6900 XT의 대부분은 Navi 21 XTX라는 형식 번호의 GPU코어가 채용되고 있지만"ASRock Radeon RX 6900 XT OC Formula 16GB"에는 "Navi 21 XTXH"가 채용되었습니다.

구제품 RX 580에서는 초기의 XTX보다 고 클록 동작이 가능한 XTR이 출시되었으나, Navi 21 XTXH채택의 RX 6900 XT도 출하 전에 특성이 좋은 GPU코어를 선별한 것으로 생각됩니다.



또 Navi 21 XTX도입 모델은 vBIOS수준에서 수동 OC가능한 코어 클럭이 최대 3000MHz로 제한되었으나, Navi 21 XTXH를 채용하는 "ASRock Radeon RX 6900 XTOC Formula 16GB"에서는 최대 4000MHz까지 수동 OC이 언록 하기고 있습니다.

물론 3000~4000MHz의 주파수는 PC게이머들이 상용하는 것은 무리한 수치지만 LN2극 냉 등에서 세계 기록을 노려볼 만한 수준의 제품이 손에 들어가는 프리미어감이 있습니다.



또 VRAM주파수에 대해서, RX 6000시리즈에서는 정격 2000MHz에 대해서 수동 OC가능한 상한치는 2150MHz과 상당히 낮게 제한되었으나, Navi 21 XTXH를 채용하는 "ASRock Radeon RX 6900 XT OC Formula 16GB"에서는 2600MHz까지 언록 하기고 있습니다.



"ASRock Radeon RX 6900 XTOC Formula"의 코어 클럭은 기준 클록 2125MHz, 게임 클록 2295MHz, 최대 부 득이 롯데 구 2475MHz에 팩토리 OC가 되어 있습니다. ASRock Radeon RX 6900 XT OC Formula에서 전력 제한 기준치의 조정 가능 폭은 10%~+15%였습니다.

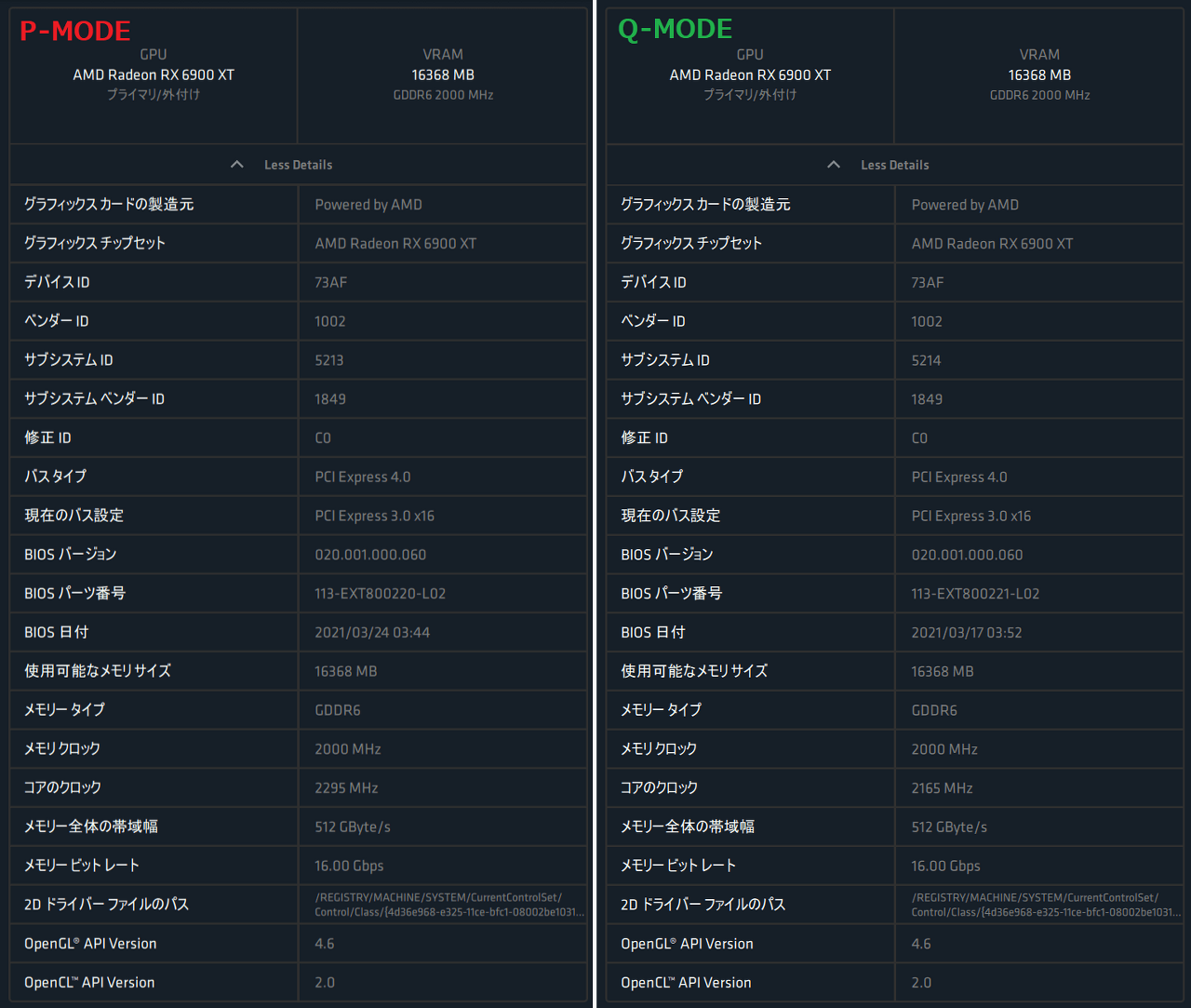

"ASRock Radeon RX 6900 XT OC Formula"는 상기의 Performance모드와 함께 그래픽 보드상의 하드웨어 BIOS스위치로 전환이 가능한 Quiet모드가 있습니다.

Quiet모드에서는 게임 클록 2165MHz, 최대 부스트 클록 2365MHz에 팩토리 OC가 약해지는데 그래도 일반적인 RX 6900 XT(Navi 21 XTX)OC모델 상당의 설정입니다.

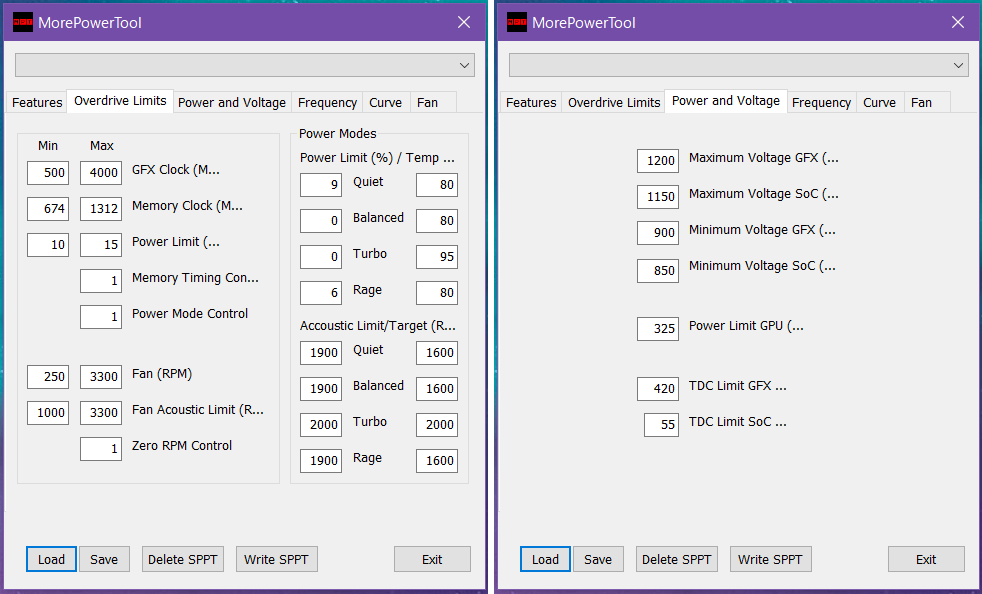

참고로 해외 유저에 의해서 작성된 AMD산 GPU용 튜닝 소프트(vBIOS편집 소프트)에서 "ASRock Radeon RX 6900 XT OC Formula"의 사양을 살펴봤습니다.

Radeon RX 6900 XT의 그래픽 보드 전체의 소비 전력의 지표 값인 TBP(NVIDIA사양의 TGP)은 300W에 대해서, GPU코어 한개의 전력 제한은 RX 6900 XT레퍼런스 모델에서는 255W로 설정되었으나,"ASRock Radeon RX 6900 XT OC Formula"에서는 325W로 인상되고 있었습니다.



Quiet모드에 대해서도 MorePowerTool에서 전력 제한 등의 정보를 체크하면 GPU코어 한개의 전력 제한은 이곳에서도 285W에 오르고 있었습니다. 또한 팬 제어 프로파일은 Performance모드와 Quiet모드에서 공통입니다.





AMD Radeon RX 6900/6800시리즈 스펙 목록
	RX 6900 XT	RX 6800 XT	RX 6800	Radeon VII
GPU코어	Navi 21 XTX	Navi 21 XT	Navi 21 XL	Vega
제조 프로세스	7nm FinFET	7nm FinFET	7nm FinFET	7nm FinFET
Compute Unit수	80	72	60	60
시에ー다ー 수	5120	4608	3840	3840
기준 클록	- MHz	- MHz	- MHz	1450 MHz
게임 클록	2015 MHz	2015 MHz	1815 MHz	- MHz
부스터 클록	2250 MHz	2250 MHz	2105 MHz	1800 MHz
단일 정도 성능	23.07 TFLOPs	20.74 TFLOPs	16.17 TFLOPs	13.8 TFLOPs
Infinity Cache	128MB	128MB	128MB	-
VRAM	16 GB GDDR6	16 GB GDDR6	16 GB GDDR6	16 GB HBM2
버스 폭	256-bit	256-bit	256-bit	4096-bit
메모리 클럭	16.0 GHz	16.0 GHz	16.0 GHz	2.0 GHz
메모리 대역	512 GB/s	512 GB/s	512 GB/s	1000 GB/s
보조 전원	8PIN×2～	8PIN×2～	8PIN×2～	8PIN×2～
TBP	300 W	300W	250W	250W
발매일	2020년 12월 8일	2020년 11월 18일	2020년 11월 18일	2019년 2월
희망 소매 가격	999달러~	649달러~	579달러~	699달러



Radeon설정으로 RX 6900 XT의 튜닝에 대해서

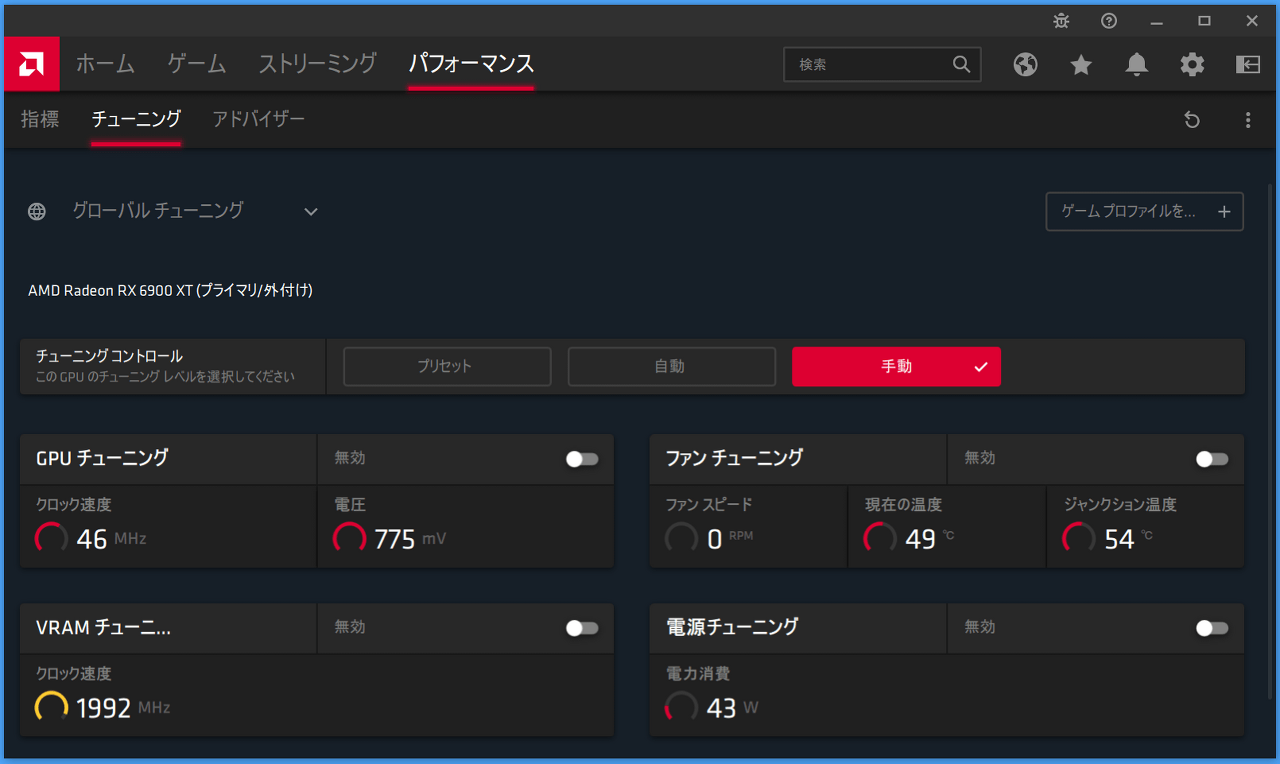

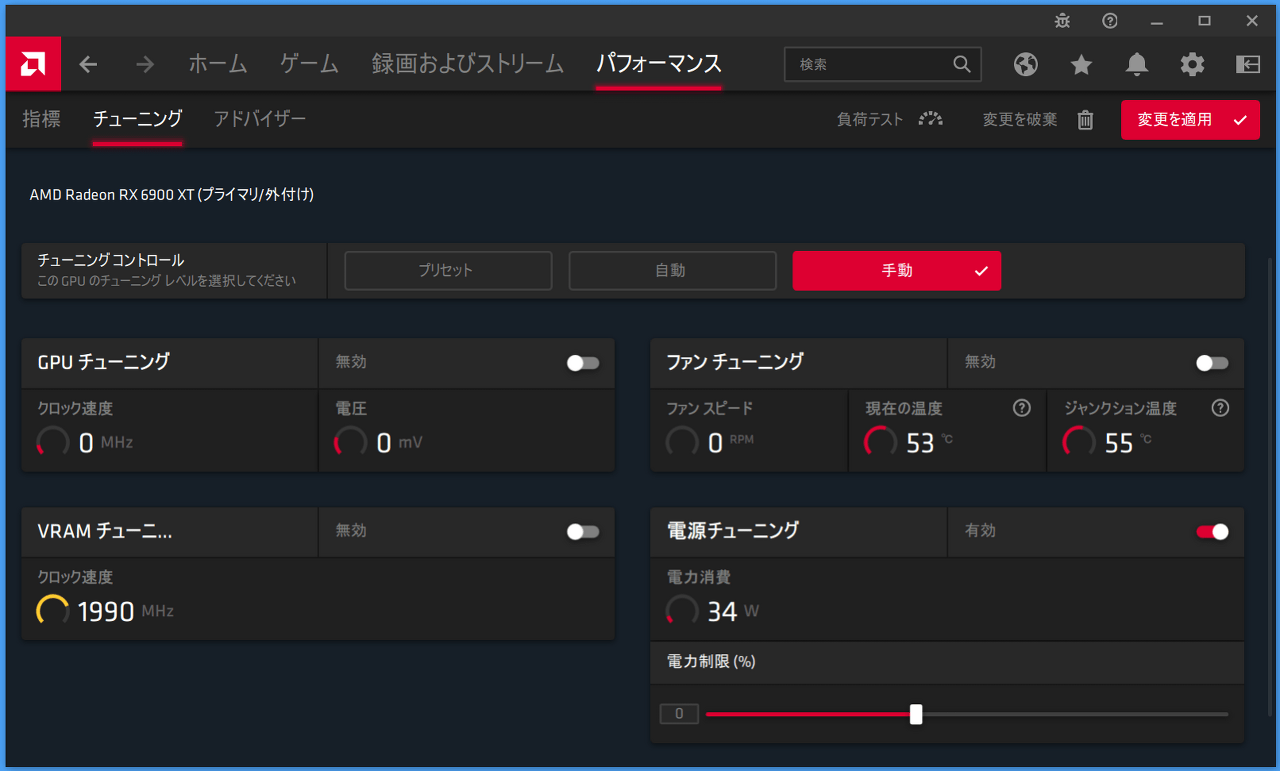

Radeon RX 6000시리즈에서도 데스크탑 오른쪽 클릭 메뉴에서 액세스 할 수 있는 Radeon설정의 "성능 탭-튜닝"순으로 접속하면 앞 세대처럼 코어 클럭, 메모리 클럭과 팬들 제어에 관한 설정이 표시됩니다.



튜닝을 열면 우선 GPU동작 프로파일 선택이 표시됩니다. Radeon 6800 XT와 Radeon RX 6900XT의 상위 모델에서는 자동 OC에 의해서 성능이 향상되는 레이, 모드가 준비되어 있습니다.

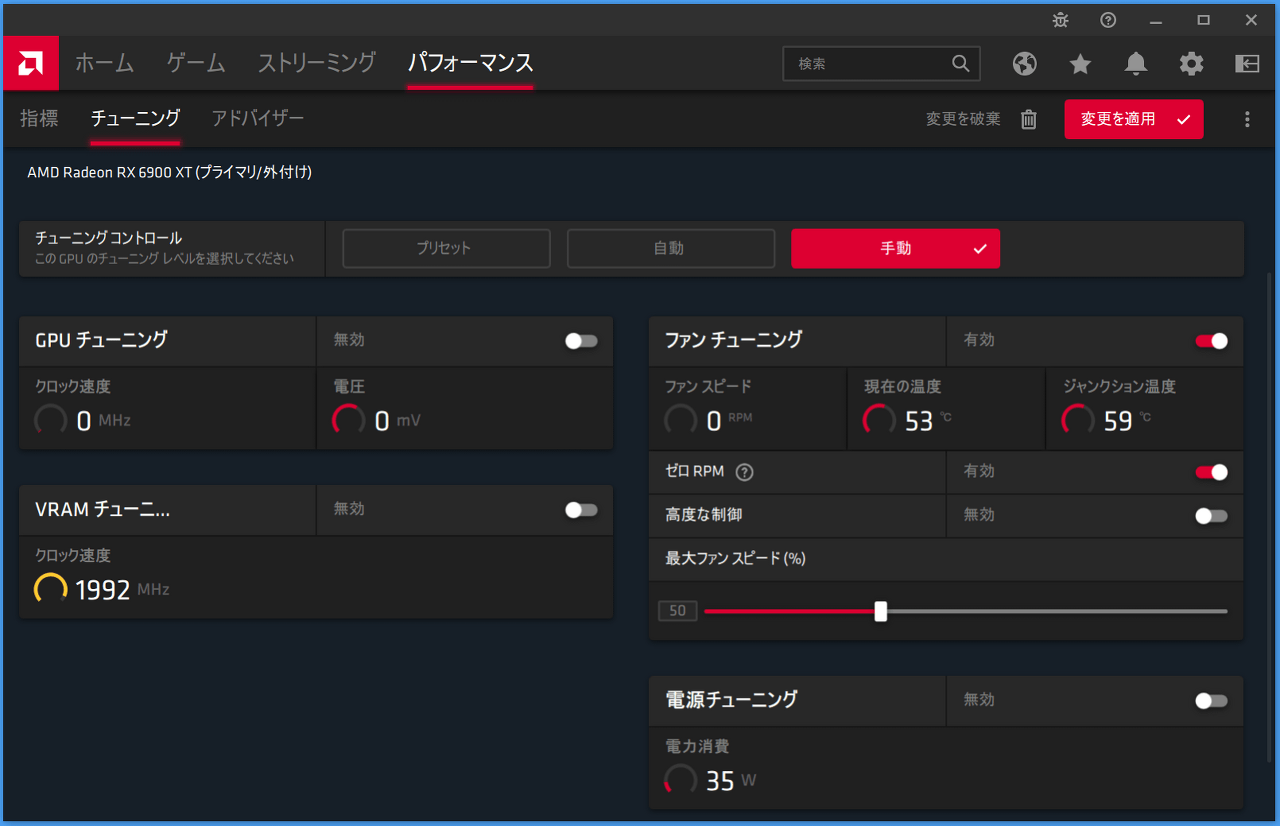

튜닝 조절에서 "수동"을 선택하면 크게 나누어 GPU코어 클럭, VRAM코어 클럭, 팬들 제어, 전력 제한 4종류의 설정이 표시됩니다.

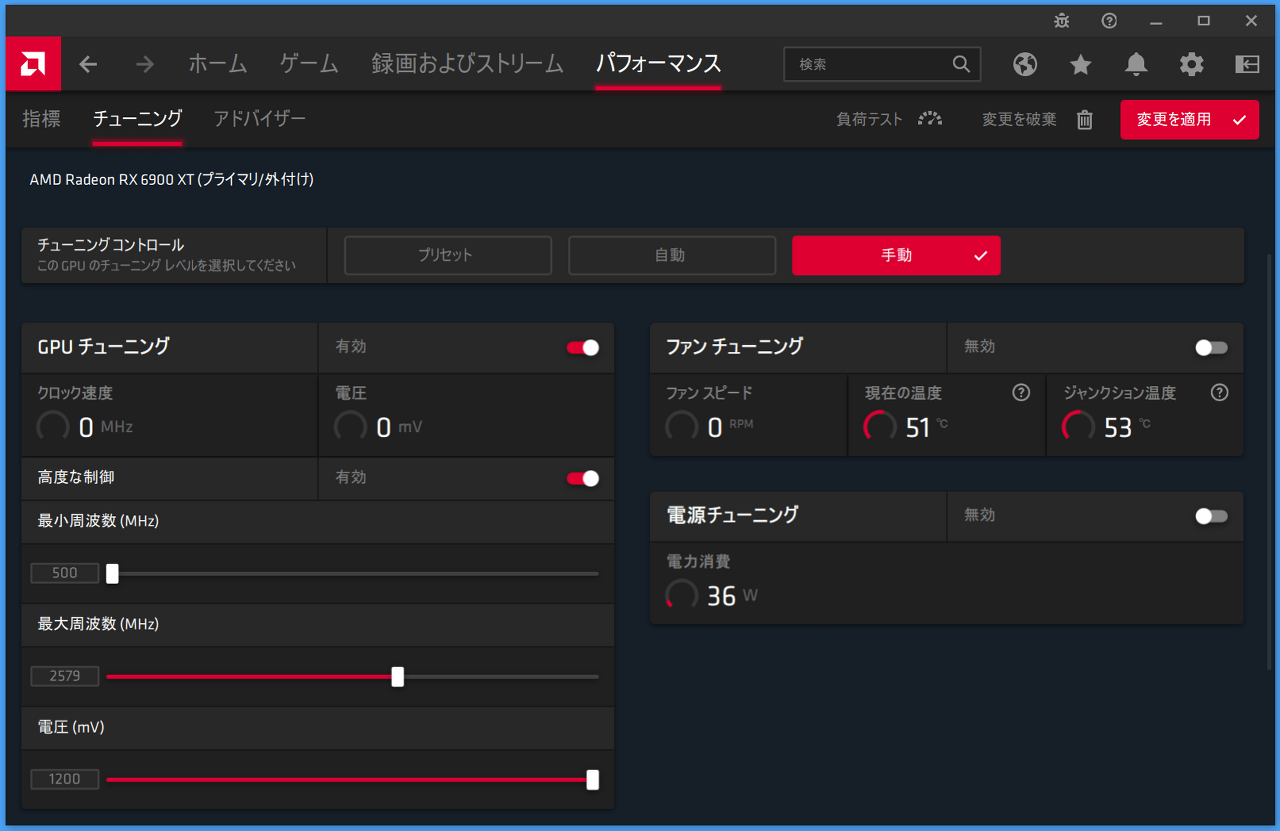

GPU튜닝의 옆에 있는 슬라이드 스위치를 ON( 빨간 색 바 표시)로 전환하면 최소 주파수, 최대 주파수, GPU코어 전압(Voltage)의 3종류의 설정 슬라이더가 표시됩니다.

고도 제어의 슬라이드 스위치를 ON로 하면 설정 값이%단위에서 MHz, mV 같은 실제 물리 단위로 바뀝니다. "ASRock Radeon RX 6900 XTOC Formula 16GB"에서는 최대 주파수를 4000MHz까지 끌어올릴 가능합니다.

Radeon VII, RX 5000시리즈에서는 저전압화 내성 지표가 됐지만 RX 6000시리즈에서는 어떨지 모르겠지만 일단 이번 관리인이 입수한 개체에 대해서는 표준의 최대 주파수가 2579MHz, GPU코어 전압이 1200mV요.

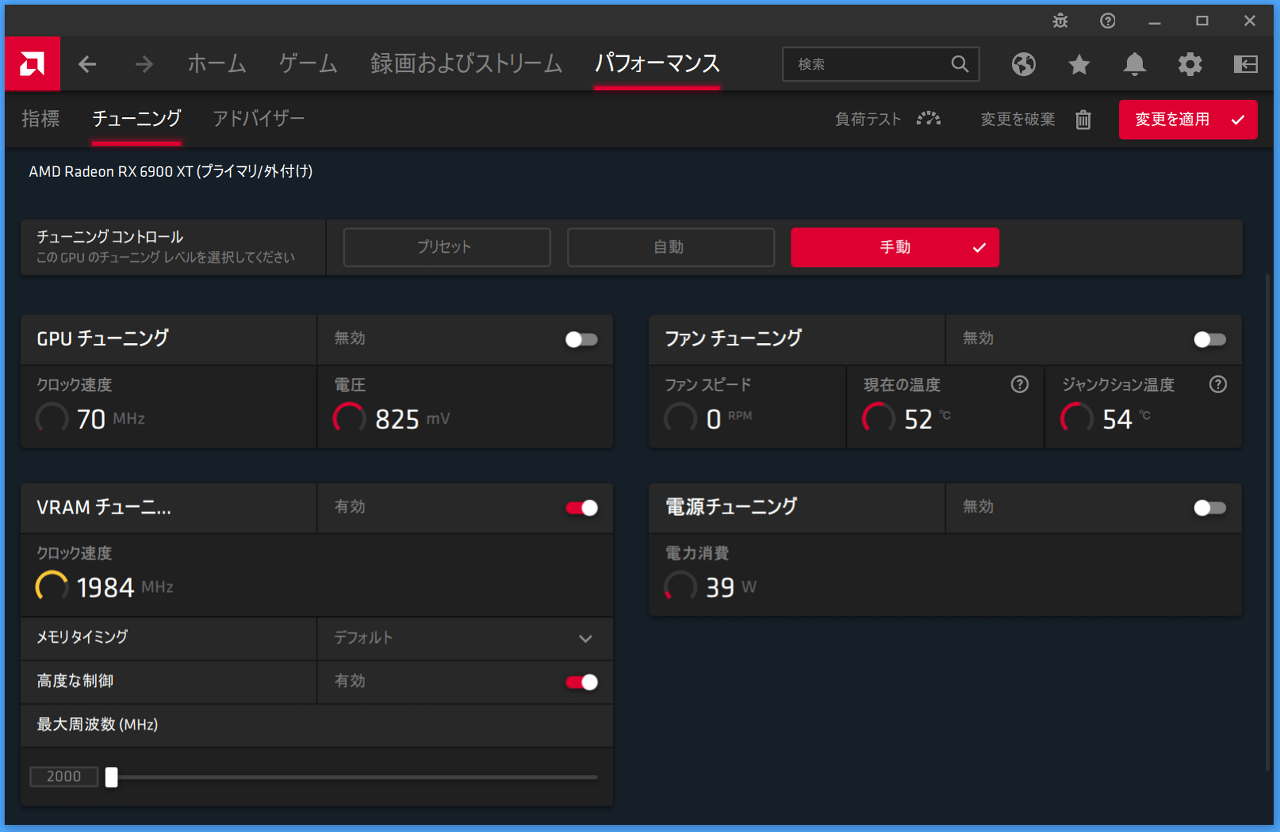

VRAM튜닝의 옆에 있는 슬라이드 스위치를 ON( 빨간 색 바 표시)로 전환하면 VRAM주파수(최대 주파수)설정 슬라이더가 표시됩니다.

고도 제어의 슬라이드 스위치를 ON로 하면 설정 값이%단위에서 MHz의 물리 단위로 바뀝니다. Radeon RX 6900 XT레퍼런스 모델에서는 정격의 2000MHz에서 최대 주파수를 2150MHz까지 끌어올릴 가능합니다.



전원 튜닝의 옆에 있는 슬라이드 스위치를 ON( 빨간 색 바 표시)로 전환하면 전력 제한 설정 슬라이더가 표시됩니다.
전력 제한 설정은 각 GPU의 표준 GPU코어 전력 제한에 대한 퍼센티지의 오프셋입니다만,"ASRock Radeon RX 6900 XT OC Formula 16GB"에서는 325W를 기준으로 최대+15%까지 전력 제한의 인상이 가능합니다.

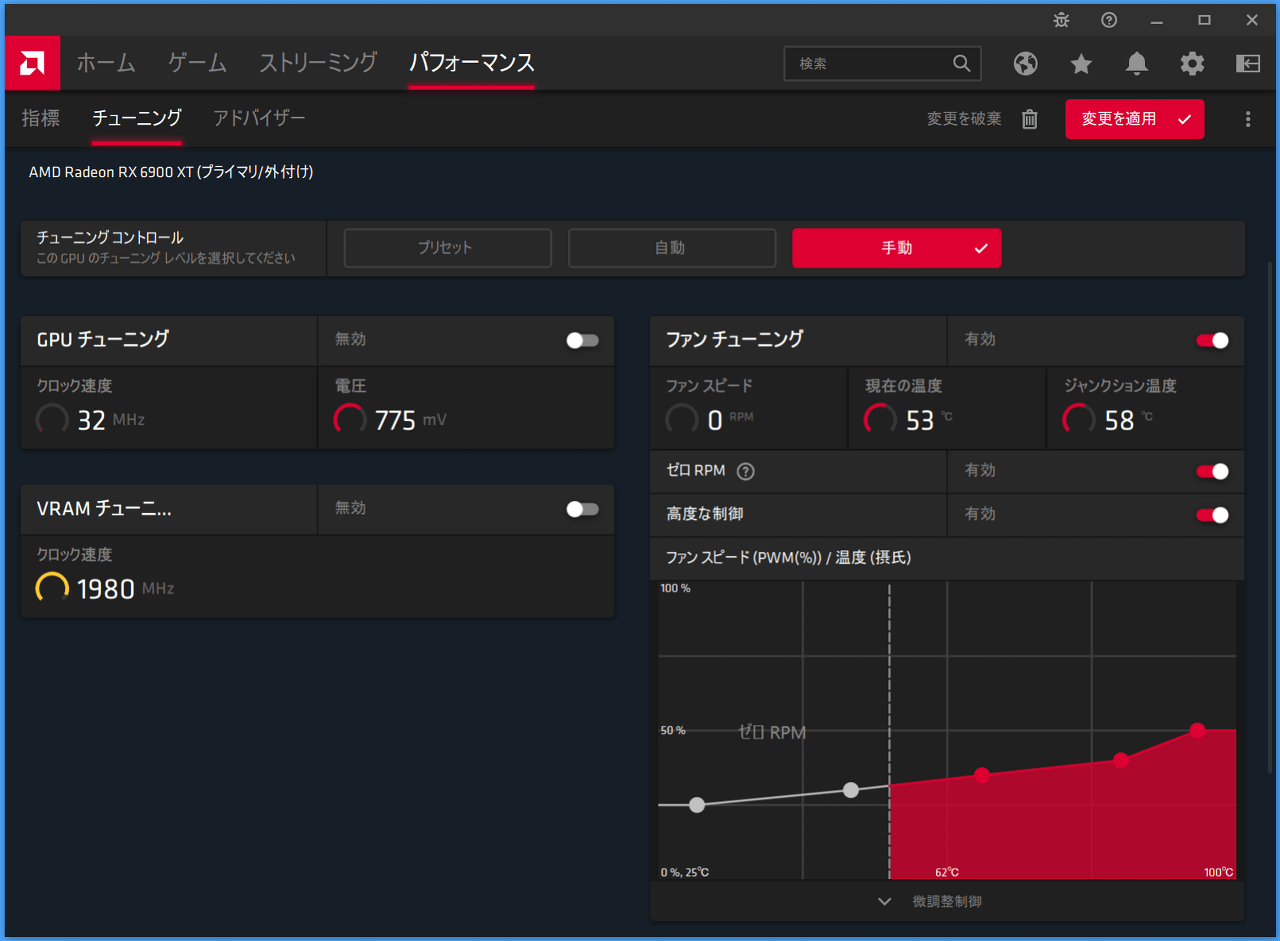

팬 튜닝의 옆에 있는 슬라이드 스위치를 ON( 빨간 색 바 표시)로 전환하면 제로 RPM(세미 팬리스 기능)의 전환 스위치, 최대 팬 속도 설정 슬라이더가 표시됩니다.



또한 고도의 제어의 슬라이드 스위치를 ON으로 하면 팬 제어 회전 수동 설정이 표시됩니다. Radeon RX 6000시리즈에는 GPU온도와 분기점 온도(여러개 있는 GPU다이상의 온도 센서의 최대치)의 2종류의 온도가 있어, 팬 제어 커브는 분기점 온도를 참조하는 것 같습니다.

온도와 팬들 속도에 대해서 5개의 정점을 임의로 지정하고 팬들 속도를 제어할 수 있습니다. 상술한 세미 팬리스 기능과의 병용과 세미 팬리스 기능을 무효화도 가능합니다.





새 아키텍처 RDNA2로 특히 중요한 2개의 특징



AMD Radeon RX 6000에 채택된 새 아키텍처"RDNA2"에 대해서 다양한 특징이 공식 발표되고 있지만 엔드 유저가 특히 분명히 짚고 넘어갈 포인트는 VRAM모두 엑세스 기능"AMD Smart Memory Access"과 광선 추적 표현 대응(하드웨어 액셀러레이터 탑재)의 2점입니다.



Infinity Cache을 비롯한 리뷰나 해설 기사로 Radeon RX 6000시리즈와 그 아키텍처인 RDNA2에 대해서 해부되는 포인트는 매우 많지만 실제 성능과 가격과 소비자 눈높이에서 최소한 유지할 포인트를 꼽으라면 이 2개라고 생각합니다.

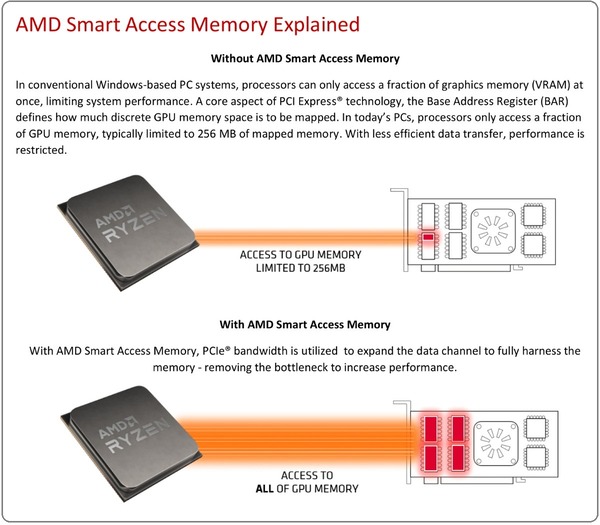

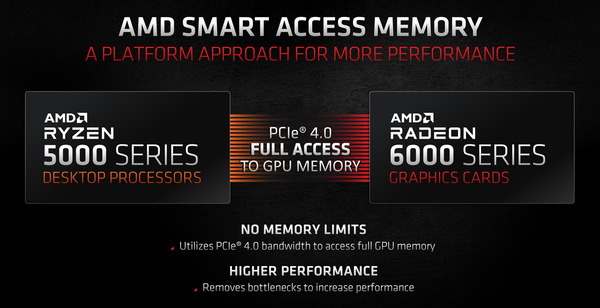

우선 1번째의 큰 특징은 "AMD Smart Access Memory"입니다.Radeon RX 6000시리즈를 동사의 차세대 CPU인 Ryzen 5000시리즈와 조합함으로써 사용 가능한(AMD공식 지원되는)비디오 메모리 액세스를 개선하는 성능을 향상시키는 기능입니다.



Radeon RX 6000시리즈의 등장 당초는 Smart Access Memory의 대응 플랫폼은 Ryzen 5000시리즈&500시리즈 칩 세트의 조합에 한정되었으나, RX 6700 XT의 등장과 동시에 Ryzen 3000시리즈 CPU의 정식 지원도 공개된 것으로, 성능적으로는 충분한 Ryzen 5000시리즈보다 고 스파에 뛰어난 Ryzen 3000시리즈와 RX 6700 XT의 조합은 매우 추천합니다.



기존의 플랫폼에서는 32bit명령 대로 CPU와 그래픽 보드 VRAM사이에서는 최대 256MB단위로만 데이터를 주고받을 수 없었습니다.
AMD Smart Access Memory에서는 10GB를 넘어선 용량 VRAM에 대해서 CPU에서 사이즈 제한 없이 한꺼번에 풀 접속이 가능하게 되고 제3세대 Ryzen&X570에서 AMD가 재빨리 지원을 시작한 PCIE4.0의 기존보다 2배인 고속 대역을 이용함으로써 VRAM접근으로 생기는 보틀 넥이 해소됩니다.



하이엔드 GPU에서는 VRAM용량이 10GB를 넘는 것이 당연하게 되었으니 CPU-VRAM사이에 풀 접속 기능을 실현하기 위해서는 보다 고속 대역(PCIE4.0대응)이 필요합니다. 1년 전 제3세대 Ryzen&X570등 조기에 PCIE4.0의 보급을 목표로 한 것은 이 기능으로 CPU·MB·GPU의 플랫폼 단위로 우위를 나타내기 위한 포석이라고 생각하면 여러가지 납득이 갑니다. ( 그렇지 않으면 PCIE4.0얼리 어댑터인 모 SSD는 IO벤치 이외에 매력이 없는, 다소 지났습니다..)



AMD공식의 벤치 마크에 의하면"AMD Smart Access Memory"를 사용함으로써 최대 10%정도 성능이 개선될 것이라는 것.





ASRock Radeon RX 6900 XTOC Formula의 게임 성능



"ASRock Radeon RX 6900 XT OC Formula 16GB"의 성능을 측정할 수 있도록 각종 벤치 마크를 실행했습니다. 성능 비교에는 "Radeon RX 6800 XT","GeForce RTX 3080","GeForce RTX 2080 Ti Founders Edition","Radeon VII"을 사용하고 있습니다.



"ASRock Radeon RX 6900 XT OC Formula"에는 BIOS스위치로 2종류의 모드를 전환되지만 이번 검증에서는 Performance모드에서 측정했습니다. 또 Radeon Setting에서 선택 가능한 소프트웨어상의 동작 모드에 대해서는 표준 모드로 변경하지 않습니다.

"ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드에 대해서, 3DMark에서 현재 주류인 DirectX11의 벤치 마크"FireStrike"에 의한 비교가 됩니다.



	FireStrike	Extreme	Ultra
RX 6900 XT ASRock OC Formula	60512	29661	14777
RX 6800 XT	51159	25012	12412
RTX 3080	41710	20733	10553
RTX 2080 Ti FE	34955	16797	8179
Radeon VII	28115	13455	6863

"ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드에 대해서, 3DMark의 DirectX12벤치 마크"TimeSpy"및 레이트 레이싱 대응 벤치 마크"Port Royal"에 의한 성능 비교가 됩니다.



	TimeSpy	Extreme	Port Royal
RX 6900 XT ASRock OC Formula	19964	9599	10554
RX 6800 XT	17462	8401	8938
RTX 3080	17407	8674	11163
RTX 2080 Ti FE	14309	6813	8839
Radeon VII	8974	4364	-

"ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드에 대해서도 최근 보급되고 있는 HTC VIVE이나 Oculus Rift등 VR HMD를 사용한 VR게임에 관한 성능을 측정하는 최신 벤치 마크"VRMark"에 의한 성능 비교가 됩니다.



	Orange Room	Cyan Room	Blue Room
RX 6900 XT ASRock OC Formula	14785	22239	6273
RX 6800 XT	14472	18942	5354
RTX 3080	16244	15724	5241
RTX 2080 Ti FE	15938	12955	4553
Radeon VII	14256	10462	2705

이어 2020년 최신 PC게임을 실제로 이용한 벤치 마크에 됩니다. 동일한 그래픽 설정에서 동일한 장면을 풀 HD(1920×1080)와 WQHD(2560×1440)와 4K(3840×2160)의 3종류의 해상도로 평균 FPS를 비교했습니다.

벤치 마크 측정한 게임 타이틀은 Anthem(울트라 설정 프리셋), Assassin's Creed Odyssey(최고 설정 프리셋), Battlefield V(최고 설정 프리셋토, DirectX12), CONTROL(고 설정 프리셋토, DirectX12, AMD산 GPU는 DirectX11), DEATH STRANDING(최고 설정 프리셋토, TAA), The Division 2(울트라 설정 프리셋토, DirectX11), Final Fantasy XV(최고 설정 프리셋토, NVIDIA GameWorks는 VXAO을 제외한 유효), Gears 5(최고 설정 프리셋), Ghost Recon Breakpoint(울트라 설정 프리셋), Horizon Zero Dawn(최고 화질 설정 프리셋), Marvel's Avengers(최고 설정 프리셋토, TAA), Metro Exodus(익스트림 설정 프리셋토, DirectX12), MONSTER HUNTER:WORLD(최고 설정 프리셋토, DirectX12), Shadow of the Tomb Raider(최고 설정 프리셋토, TAA, DirectX12), Middle-Earth:Shadow of War(울트라 설정 프리셋)더위의 15제목입니다.



Anthem(울트라 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과.

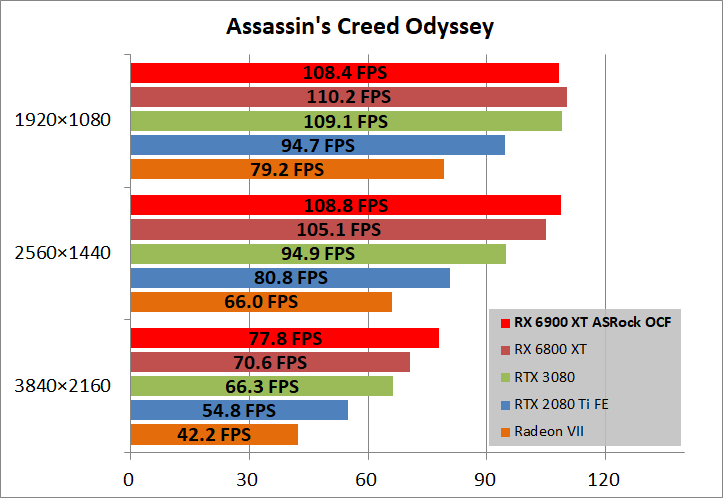

Assassin's Creed Odyssey(최고 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

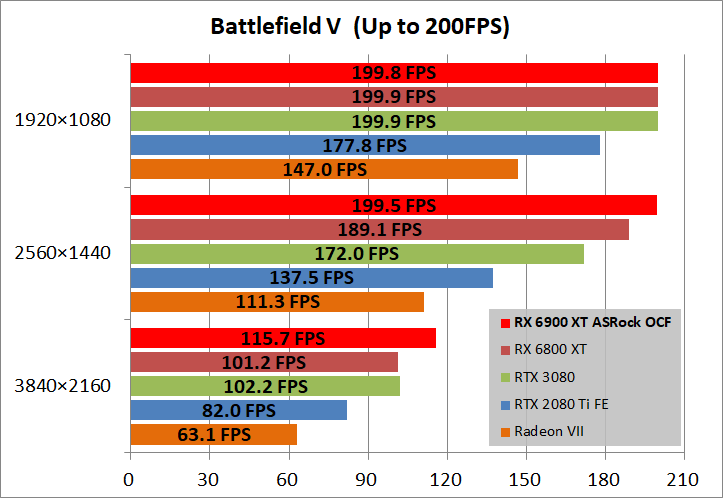

Battlefield V(최고 설정 프리셋토, DirectX12)에 관한 "ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.



CONTROL(고 설정 프리셋토, DirectX12, AMD산 GPU는 DirectX11)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

DEATH STRANDING(최고 설정 프리셋토, TAA)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.



The Division 2(울트라 설정 프리셋토, DirectX11)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

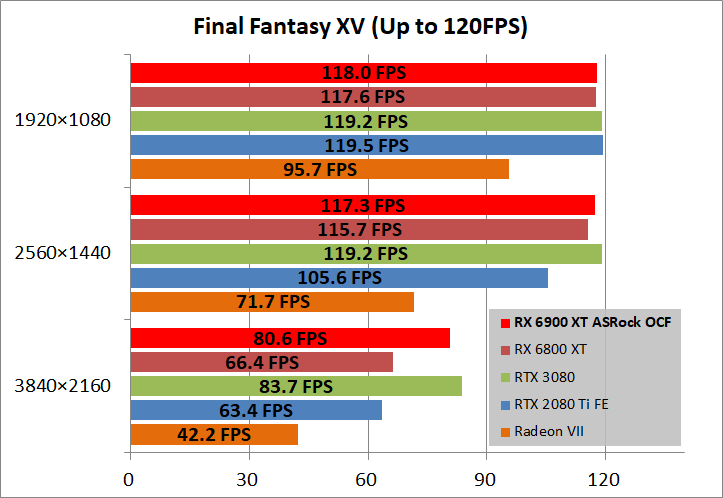

Final Fantasy XV(최고 설정 프리셋, NVIDIA GameWorks는 VXAO을 제외한 유효)에 관한 "ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.



Gears 5(최고 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

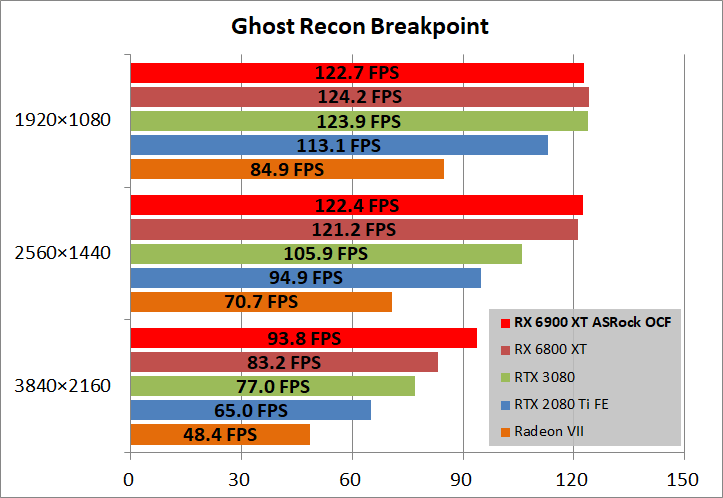

Ghost Recon Breakpoint(울트라 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과.



Horizon Zero Dawn(최고 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과.

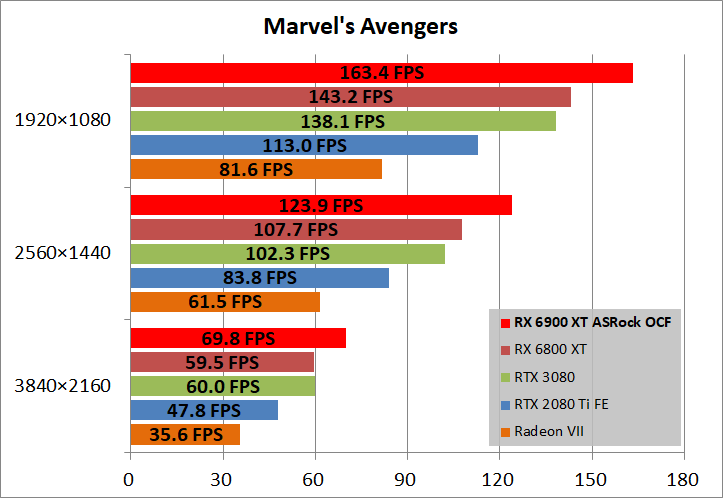

Marvel's Avengers(최고 화질 설정 프리셋토, TAA)에 관한 "ASRock Radeon RX 6900 XT OC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

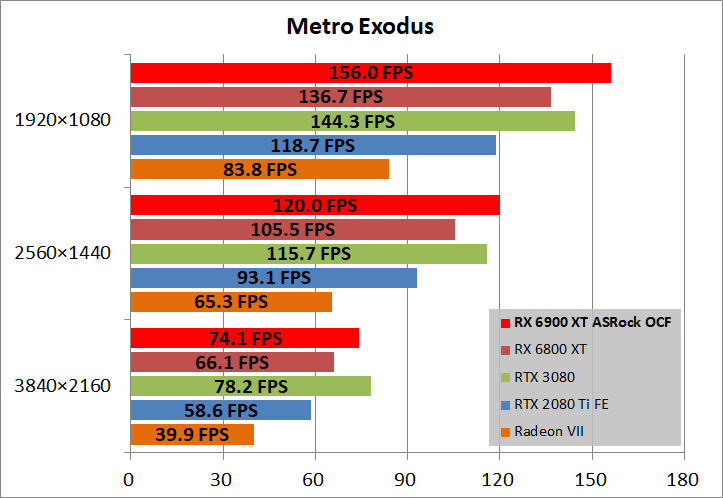

Metro Exodus(익스트림 설정 프리셋토, DirectX12)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.



MONSTER HUNTER:WORLD(최고 설정 프리셋토, DirectX12)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

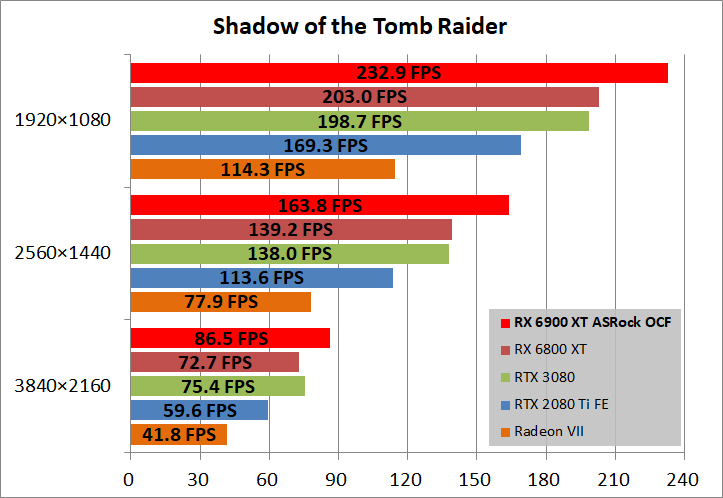

Shadow of the Tomb Raider(최고 설정 프리셋토, TAA, DirectX12)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

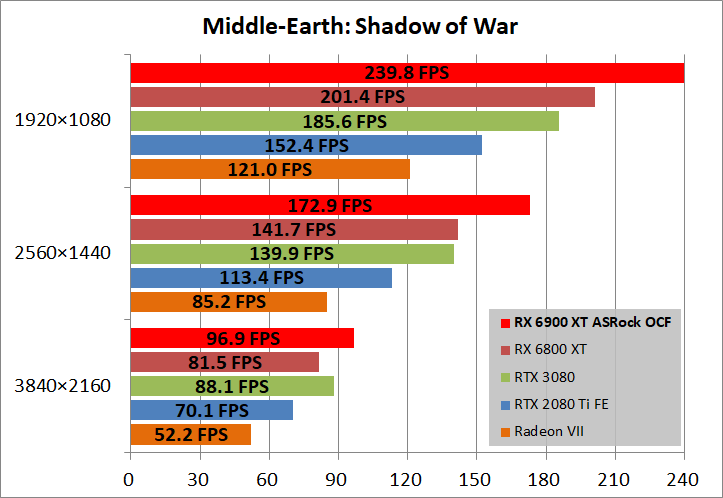

Middle-Earth:Shadow of War(울트라 설정 프리셋)에 관한 "ASRock Radeon RX 6900 XTOC Formula"를 비롯한 각 그래픽 보드의 벤치 마크 결과입니다.

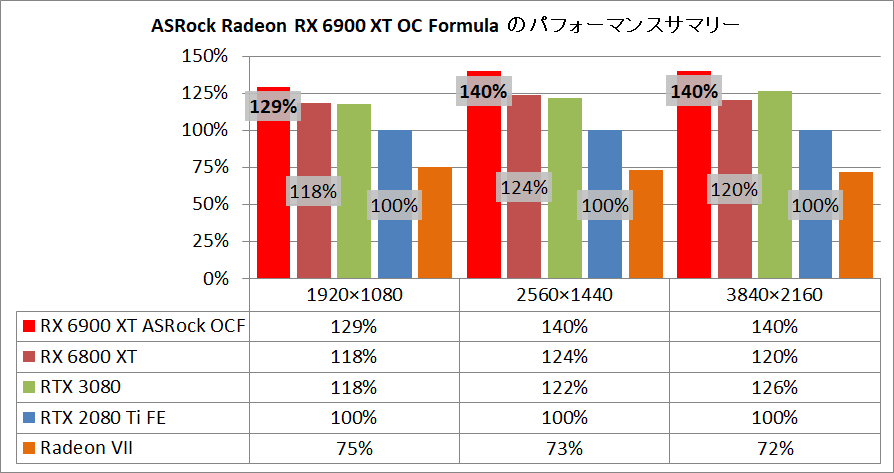

ASRock Radeon RX 6900 XTOC Formula등 5종류의 GPU에 대해서 실제 게임 성능 비율의 평균을 내본 결과 ASRok Radeon RX 69000 XTOC Formula는 하위 모델 RX 6800 XT와 비교하면 시에ー다ー 수에 비례하고 10%를 웃도는 능력을 발휘하고 또 2년의 마지막에 동사로부터 발매된 하이엔드 GPU의 Radeon VII을 평균 90%이상 최선 사례에서는 2배가 넘는 성능 향상을 실현하고 있으며, AMD가 "궁극의 4K게이밍에 대응(Ultimate 4K Gaming)"이라고 주장하는 것도 납득의 고성능입니다.

7nm개량판이라도 Vega에서 RDNA을 날리고 RDAN2로 최신 아키텍처에 업그레이드되고 있어 Radeon VII과 비교하여 풀 HD의 하이 프레임 레이트인 PC전략에서도 순조롭게 60~70%정도의 성능 향상을 이루는 곳도 주목 포인트입니다.





ASRock Radeon RX 6900 XT OC Formula의 온도·소비 전력·팬 소음



"ASRock Radeon RX 6900 XTOC Formula 16GB"의 부하 시의 GPU온도와 팬 소음이나 소비 전력을 점검합니다.
"ASRock Radeon RX 6900 XTOC Formula"에는 Radeon Setting에서 선택이 가능한 코어 클럭과 전력 제한이 변화하는 복수 모드가 준비되고 있지만 표준 모드에서 측정했습니다.

"ASRock Radeon RX 6900 XTOC Formula"의 GPU온도와 팬 소음 검증 부하로서는 약 20분 동안거나 연속 GPU100% 가까운 부하를 걸3DMark TimeSpy Stress Test를 사용하고 있습니다.



"ASRock Radeon RX 6900 XT OC Formula"는 대폭 팩토리 OC가 시행하는 Performance모드(표준 설정)에서 시험 막바지에서의 GPU온도는 최대 71번, 팬 회전수는 최대 1700RPM에 이르고 있습니다. TGP380W정도의 그래픽 보드를 냉각하고 있다고 보면 꽤 괜찮은 수치입니다.



저소음성 중시한 Quiet모드에서는 팬 제어 프로파일은 그대로 팩토리 OC만 약화되지만 GPU온도와 팬들 속도에 대해서는 각각 다소 떨어지지만 Performance모드와 별 차이가 없는 결과가 되었습니다. 특히 팬들 속도는 Quiet Mode에서도 1600RPM이라 실제로 체감하는 팬 노이즈로는 차이가 없습니다 모처럼 BIOS를 2개 준비한다면 Quiet모드가 작동 설정을 레퍼런스 상당까지 낮추고 팬 속도 1000~1300PRM정도로 운용할 수 있는 튜닝에서도 다행.



GPU에 탑재된 복수의 온도 센서 중 최대 온도를 나타내는 분기점 온도의 추이는 아래와 같이 되었습니다. Radeon RX 6000시리즈는 분기점 온도를 팬 제어의 소스 온도다며 부하가 걸리면 일단 상한 속도까지 상승, 서서히 수습하는 방식이 채용되고 있는 것이 많지만"ASRock Radeon RX 6900 XT OC Formula"에서는 바로 1600RPM정도에 이르면서 분기점 온도 변동에 응하고 1600~1700RPM의 범위 내에서 팬 속도가 완만하게 출렁인다.





또"ASRock Radeon RX 6900 XTOC Formula"는 아이돌 때 팬이 정지하는 세미 팬리스 기능에 대응했으며 야은크쇼의 온도를 제어 소스로서 시동 역치는 60도 안팎, 정지 한계는 55도 안팎이고 이력도 채용되었습니다. 제품에 따라서는 회전 수가 변동하고 비틀거릴 많은 시동과 정지 직전도 역치를 넘는 순간에 순간 바뀝니다.

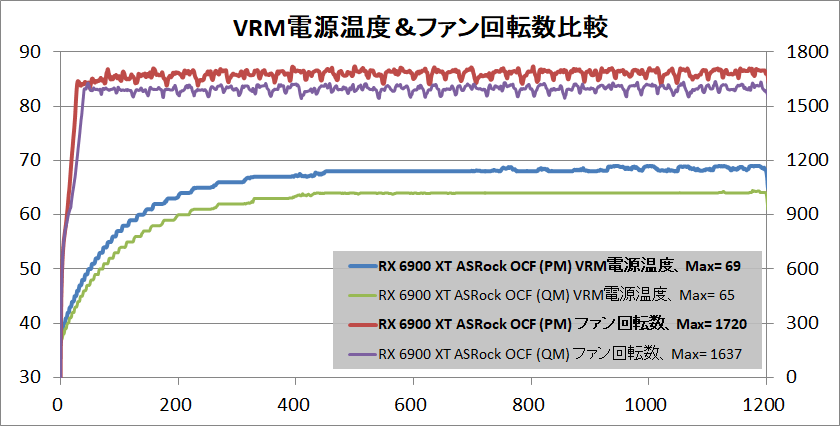

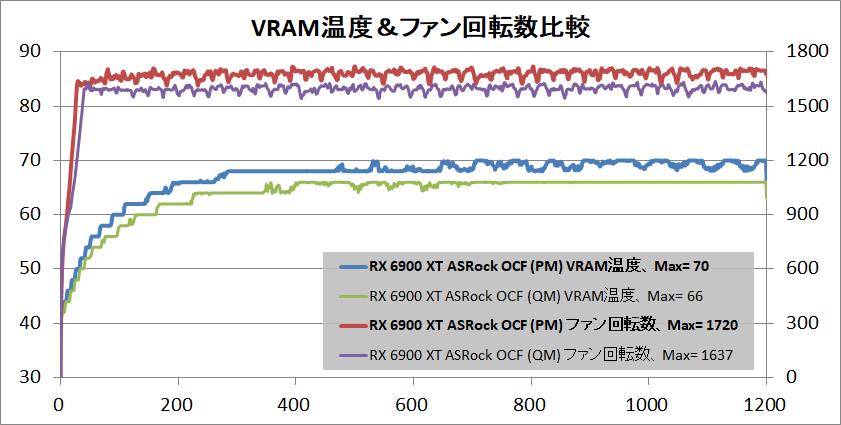

"ASRock Radeon RX 6900 XT OC Formula"에서는 GDDR6메모리나 VRM전원 회로의 온도도 모니터링이 가능하다, 스트레스 테스트 중의 추이는 아래와 같이 되었습니다.
VRAM칩이나 VRM전원 등 주변 회로도 70도 이하로 유지되고 있어"ASRock Radeon RX 6900 XTOC Formula 16GB"의 냉각 구조는 전체적으로 뛰어남을 알아요.





GPU코어 클럭에 대해서,"ASRock Radeon RX 6900 XT OC Formula"는 게임 클록 2295MHz, 최대 부스트 클록 2475MHz로 설정되어 있는데 부하 테스트 중인 실제 활동 평균은 2470MHz입니다.

레퍼런스와 초기 어린이 팬 모델 등 Navi 21 XTX코어를 채용하는 제품과 비교하여 Navi 21 XTXH코어를 채용하는 "ASRock Radeon RX 6900 XTOC Formula 16GB"는 200MHz, 10%정도 높은 동작 클럭입니다.

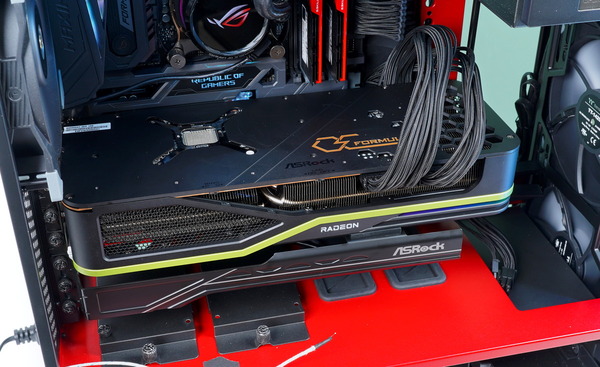

또 실용 조건에 가까운 냉각 성능 검증으로 실제로 PC케이스에 "ASRock Radeon RX 6900 XTOC Formula"를 도입, Time Spy Extreme그래픽 테스트 1을 1시간 동안 루프 하고 GPU온도도 팬 회전수가 어떨지 확인하였습니다.

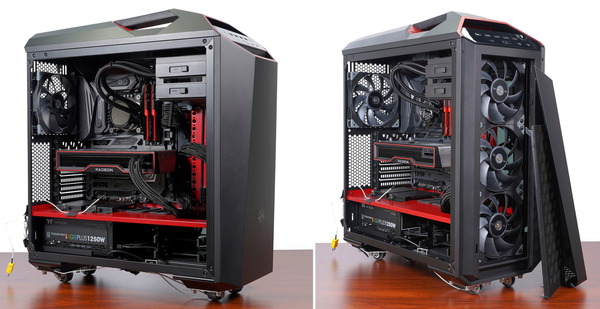

검증 장비의 PC케이스에는 "Cooler Master MASTERCASE MAKER 5t"를 사용하고 있습니다. CPU쿨러는 120사이즈 간이 수냉에서 라디에이터를 아마 츠라 전방에 설치, 또 PC케이스 프런트에 흡입 팬으로서 3기와 리어에 배기 팬으로서 1기의 140mm각 경우 팬을 각각 만들어 팬 회전수는 1000RPM에 고정하고 있습니다.



PC케이스의 에어 플로 팬은 공랭식 히트 싱크, 수냉식 방열기, PC케이스 에어 플로의 모든 용도에서 일반적인 140mm사이즈 팬을 넘는 성능을 발휘한다"Thermaltake TOUGHFAN 14"를 사용하고 있습니다. 140mm사이즈 팬 선정을 잃으면 이를 사두면 문제없이 고성능, 고 저소음성인 팬입니다.



PC케이스에 넣은 상태에서 장시간 과부하를 걸면"ASRock Radeon RX 6900 XT OC Formula"의 GPU온도는 최대 74도, 분기점 온도는 최대 90도에 달하는 팬 회전수는 1700RPM정도로 벤치 판자 측정 때부터 변하지 않았습니다.
원래가 TGP300W의 울트라 하이엔드 GPU에 TGP380W정도로 대폭 팩토리 OC로 장시간 풀 부하를 쓰고 있지만, PC케이스에 넣어 버리면 팬 소음이 궁금하지 않을 정도의 고요합니다. 과연 길이 330mm이고 3슬롯 점유의 초대형 에어컨을 탑재한 모델입니다.



참고로 GPU온도 80도 이하를 목표로 팬들 속도를 수동 설정한 예로서 "ASRock Radeon RX 6900 XT OC Formula"는 1500RPM에 고정된 상태에서 위의 1시간 스트레스 테스트와 연속 10분 정도 부하를 걸었지만 GPU온도가 78도 이하에 들어갔습니다. 실제로 어느 정도까지 팬 속도를 떨어뜨리고도 충분히 식을지는 PC케이스의 흡배기 등 케이스 바이 케이스지만 팬 소음이 궁금하다면 수동 설정으로 조정하고 보세요.

더불어 1시간의 스트레스 테스트 막판에 스마트 폰에서 사용할 수 사ー모그라피 카메라 탑재 스마트 폰"CAT S62 PRO"을 사용하고 게임 부하 시의 그래픽 보드상 곳 곳의 온도를 체크했습니다.

"ASRock Radeon RX 6900 XT OC Formula"는 백 플레이트 표면이나, 배면과 측면 사이로 확인할 수 있는 PCB기판상의 VRM전원 회로와 PCIE보조 전원 커넥터의 부근의 온도가 핫 스팟의 최대치에서도 80도 이하로 유지되고 있었습니다 VRM전원 회로와 VRAM칩도 충분히 저온므로 안심하고 장기 운용이 가능한 오리지널 팬들 모델입니다.



"ASRock Radeon RX 6900 XTOC Formula"를 포함해서 몇가지 그래픽 보드에 대해서 소리 레벨 미터를 이용하고 게임 부하시의 소음 수준을 측정·비교했습니다.
검증 기자재를 받침대 위에 평균으로 하고 있으므로 사운드 레벨 미터를 스탠드에서 수직상 쪽으로 50cm정도 떼고 소음치를 측정하고 있습니다.



이 측정 방법에 전원 OFF시의 소음치는 30dB미만입니다. 기준으로 소음치가 35dB을 넘은 시점에서 팬 소음이 또렷하게 들리게 되지만 35~38dB이하면 PC케이스에 넣어 버리면 팬 소음이 궁금한 것은 자주 없다고 생각합니다. 40dB전후가 되면 벤치 받침 위에서 번거롭게 느끼기 시작한다, 45dB을 넘으면 헤드폰을 하고 있어도 분명히 들릴 정도 됩니다.
A특성에서 측정하고 있는 어느 정도는 소음치에도 반영되고 있지만 같은 소음치에서도 주파수(팬 회전수)이 높을수록 체감로서는 큰 소리에 느끼기 쉽고 또 불쾌하게 느끼거나 느끼지 않거나는 음의 성질( 잘게 요동의 유무나 축 부레)에 따라서도 달라지니까 주의하세요.

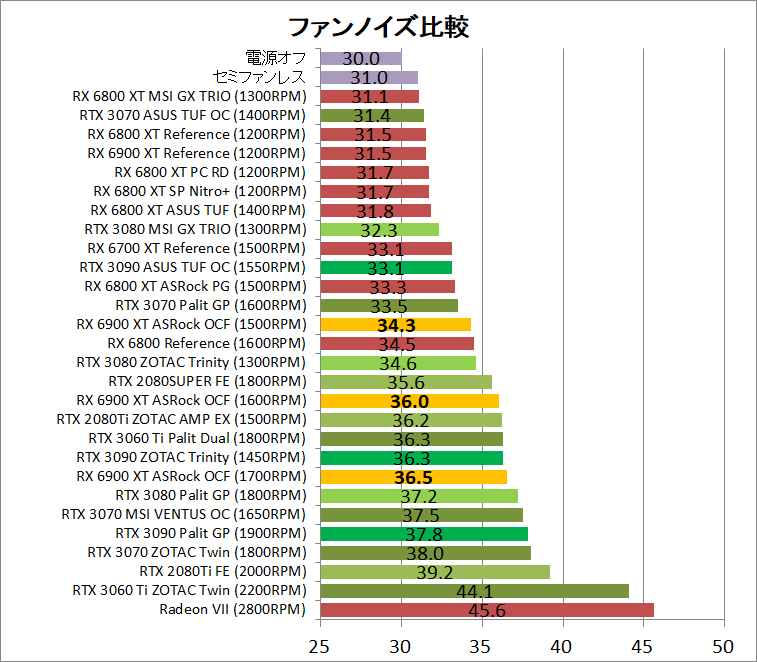

노이즈 레벨 측정 결과는 다음처럼 되어 있습니다.

"ASRock Radeon RX 6900 XT OC Formula"는 시험 벤치 위에서도 PC케이스 내에서도 1600~1700RPM정도의 팬 속도로 동작하며 팬 소음의 노이즈 레벨은 36dB정도였습니다.



RX 6900XT/6800XT의 오리지널 팬들 모델은 31~33dB정도로 저소음성이 매우 많은 모델이 많아 그것들에 비하면 노이즈 레벨은 비싸지만 38dB미만이면 PC케이스에 넣어 버리면 번거롭게 느끼는 것은 없는 수준이어서 TGP380W상당히 팩토리 OC된 RX 6900 XT를 냉각하고 있다고 생각하면 충분한 저소음성이라고 생각합니다.



ASRock Radeon RX 6900 XTOC Formula의 소비 전력과 순간적인 최대 전원 부하를 측정했습니다.



측정 부하에는 위에서 가진 온도 검증과 마찬가지로 3DMark TimeSpy스트레스 테스트를 사용하고 있습니다. 테스트 전체에서 1초 간격으로 모니터링을 실시하고, 평균치를 "소비 전력", 최대치를 "순간적인 최대 전원 부하"으로 합니다. 또한 전원 유닛의 실제 최대 순간 부하는 측정치보다 50~100W초과가 있으므로 전원 유닛의 전원 용량 선택의 참고할 경우에는 주의하세요.

소비 전력의 측정은 전원 유닛"Corsair HX1200i"의 Corsair Link에 의한 전력 로그 기능을 사용하여 콘센트로부터 입력이 아닌 변환 손실을 뺀 시스템의 출력 전력을 체크하고 있습니다. 또 전력 측정 때는 상기의 주전원 단위 외에 CPU전력 공급을 실시하는 EPS단자에 연결하기 때문에 다른 부 전원 유닛을 사용하고 있습니다.

이 방법이라면 CPU(후술의 iGPU)으로 부하를 걸어도 CPU에 따른 소비 전력 변동은 메인 전원 유닛 Corsair HX 1200i의 측정 값에 영향을 주지 않습니다. 그러나 측정치에는 아직 ATX24PIN경유로 공급되는 마더 보드와 DDR4메모리의 전력이 포함되므로, iGPU을 사용했을 때의 3DMark TimeSpy스트레스 테스트 중 소비 전력과 최대 전원 부하를 마찬가지로 측정하고 각종 그래픽 보드 사용시와 차분을 지는 형태로 그래픽 보드 단체의 소비 전력과 최대 전원 부하를 산출합니다.

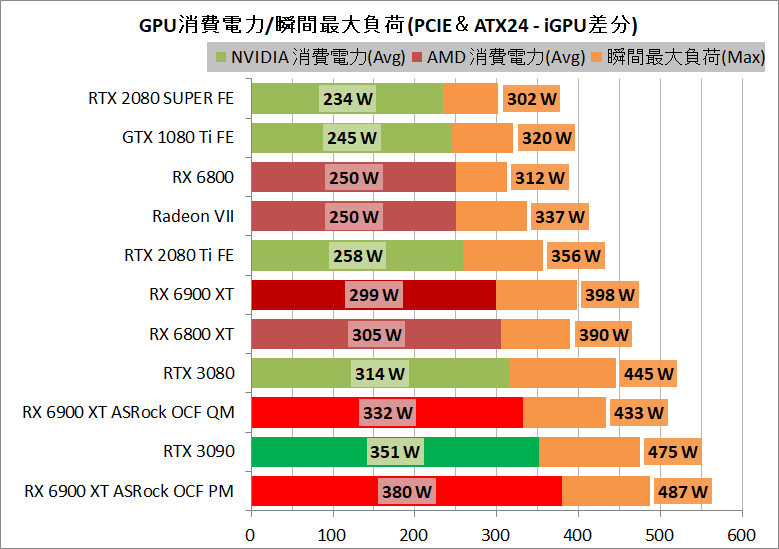

"ASRock Radeon RX 6900 XT OC Formula"는 Performance모드에서 소비 전력은 380W, 최대 순간 부하는 487W이며, TGP380W정도로 팩토리 OC것 같아요. 그래픽 보드 단체에서 이처럼 소비 전력이 발생하므로,"ASRock Radeon RX 6900 XTOC Formula 16GB"의 공식 사양으로 1000W용량의 전원 유닛이 권장되는 것도 이해됩니다.



Radeon RX 6900 XT는 공식 사양으로 그래픽 보드 전체의 소비 전력의 지표 값이 300W로 공개되며 GPU단일 전력 제한은 255W로 설정되어 있습니다. "ASRock Radeon RX 6900 XT OC Formula"의 GPU코어 한개의 전력 제한은 팩토리 OC에 의해서 325W로 올리기 때문에 TGP380W짜리 설정에서 팩토리 OC 받고 있을 것이라고 생각합니다.

또 저소음성 중시의 Quiet모드에서도 GPU코어 한개의 전력 제한은 285W가 되고 있어 TGP330W정도로 팩토리 OC가 되어 있습니다.



"ASRock Radeon RX 6900 XT OC Formula"는 팩토리 OC가 설치된 모델이라 경향이 알기 어렵기 때문에 RX 6900 XT의 레퍼런스 모델을 참고로 평가하면 다음과 같습니다.



최근 몇년의 AMD산 GPU는 NVIDIA산 GPU와 비교하고 와트 퍼포먼스에서 떨어지는 경향이 있는 전 세대 RX 5000시리즈에서 빠듯한 RTX 20시리즈의 와트일 따라갔느냐 하는 상황이었지만,"Radeon RX 6900 XT"는 2021년 최신 하이엔드대에서 동등의 성능을 발휘하는 RTX 3080/3090보다 낮은 소비 전력이 되고 있으며 AMD공식이 알리는 대로 뛰어난 와트 퍼포먼스를 실현하고 있습니다. 최신 RDNA2아키텍처의 와트 퍼포먼스의 높이를 재인식한 결과입니다.





ASRock Radeon RX 6900 XTOC Formula의 검토 결과



마지막으로 "ASRock Radeon RX 6900 XT OC Formula 16GB (형식 번호:RX6900XT OCF 16G) "를 알아본 결과의 요약을 실시합니다. 간단히 항목에서 다음 관리인의 검토 후의 소감이 됩니다.



장점

• 4K/120FPS전략에도 대응 가능 4K게이밍 몬스터인 GPU
• Radeon VII을 실제 게임에서 80%이상 뛰어넘는 그래픽 성능
• RTX 3080과 동등한 하위 모델 RX 6800 XT를 10%가량 늘어나는 그래픽 성능
• 희망 소매 가격 999달러에서이어서 1499달러의 RTX 3090보다 크게 값싸게
• 풀 메탈에서 무게감 있는 GPU쿨러 외장 디자인
• 초고 선별 GPU다이의 Navi 21 XTXH채택
• 최대 핵심 4000MHz, 메모리 2600MHz의 OC안 록

• 팩토리 OC에 TGP380W의 발열을 소음치 36dB이하로 식히다 저소음성
• 오리지널 GPU홀더가 표준에서 부속
• 2종류의 BIOS를 전환할



단점 주의점

• RX 6800 XT와 비교해서+10~20%정도의 성능 차 때문에 코스트 퍼포먼스는 나쁜
• 길이 330mm로 매우 길기 때문에 PC케이스와 간섭에 주의
• PCIE브래킷보다 30mm키가 커서 싸이드 판넬과 간섭에 주의
• 2021년 5월 현재 입수성이 극히 나쁜(NVIDIA RTX 30과 비교해도 더욱 나쁘다)
• 초고 선별품이므로 30만엔으로 매우 고가

2년 사이 1세대 매각으로 등장한 대망의 AMD차세대 울트라 하이엔드 GPU"Radeon RX 6900 XT"는 동사로부터 마지막에 발매된 전 하이 엔드 GPU의 Radeon VII을 80%이상 넘어 NVIDIA의 최신 하이엔드 GPU인 GeForce RTX 3080을 넘는 그래픽 성능을 실현하고 있습니다.



2020년 최신의 초 고화질인 PC게임조차 소의 최고 화질 설정에서 4K/60FPS를 유지하고 화질 설정 그대로 4K/120FPS의 하이 프레임 레이트에서 쾌적한 플레이도 어렵지 않고 AMD가 "궁극의 4K게이밍에 대응(Ultimate 4K Gaming)"이라고 주장하는 것도 이해됩니다.



또 최상위 GPU사이에서 GeForce RX 3090과 비교하면 4K고해상도에서는 1자릿수%정도의 차로 경합 RX 3090에 1발 뒤지지만 RX 6900 XT에는 999달러에서(국내 가격이 15만엔 전후)에서 구입할 수 있다는 가격 면에서 강점이 있고 최고 속도 GPU의 자리를 둘러싸고 정면으로 다투는의 제품입니다.

올라가면 GTX 980 Ti에서 3세대 약 5년 동안 NVIDIA에 최고 GPU제조 업체로 독주를 허용했지만 RX 6900 XT는 AMD가 하이 엔드 GPU의 분야에서도 복권을 한 상징과도 같았던 존재라고 생각했다. 경쟁이 있으면 각사, 인하와 스펙 향상을 도모하는 일반 유저에 메리트가 생기는 것은 최근의 자작 PC시장을 보면 대로이므로, 두 회사에는 천벌 천벌과 경쟁하고 싶습니다

다만 입수성이 나쁘다고 비판이 강한 RTX 30시리즈에 고리를 걸어 RX 6000시리즈는 더 입수성이 나쁘다는 점은 순수한 장애이므로 조기에 개선을 기대하고 싶은 곳입니다.



"ASRock Radeon RX 6900 XT OC Formula"에 대해서는 Navi 21 XTXH를 채용하는 초고 선별 RX 6900 XT로 표준 팩토리 OC의 시점에서 레퍼런스 모델이나 기존의 오리지널 팬 모델과 비교하고 200MHz, 10%정도 높은 코어 클럭을 실현하고 있으며, 실제로 게이밍 성능에서도 GPU보틀넥 고해상도에서 최대 10%정도 높은 성능을 발휘합니다.
4년 만에 그래픽 보드에서는 처음 그 이름을 딴 제품이지만 야심 차게 등장했던 만큼, OC Formula의 이름에 부끄럽지 않은 성능과 되고 있으며 GPU코어에서 최대 4000MHz, 메모리로 최대 2600MHz의 수동 오버 클록이 언록 하기고 있어 상용 성능을 추구하는 게이머들뿐만 아니라 음반을 노리는 OCer에 있어서도 매력적입니다.

성능의 대가 팩토리 OC에 의해서 TGP380W짜리 발열에 오르고 있는데, 길이 330mm3슬롯 점유의 초대형이며 고품질 설계의 GPU쿨러에 의해서, 당사이트의 측정 환경에서 소음 수준 36dB이하라고 하는 충분히 실용적인 냉각 성능과 저소음성을 발휘했습니다.

TGP의 인상이 크므로 기존의 RX 6900 XT오리지널 팬 모델과 비교하면 저소음성이 1발 뒤지감도 있지만 GPU냉각기 자체는 매우 뛰어나서, TGP330W정도로 줄Q-Mode로 팬들 제어를 수동 설정하면 기존 모델을 넘어서저소음성도 발휘할 것입니다.

이상"ASRock Radeon RX 6900 XT OC Formula"의 리뷰였습니다.



「ASRock Radeon RX 6900 XT OC Formula」をレビュー。4000MHz OCアンロックな超選別RX6900XTでOC Formulaが新生
